사방공사-개비온돌망태 시공

사방공사 개비온돌망태 시공 개요

개비온돌망태 시공법은 사방공사에서 많이 사용되는 공법 중의 하나입니다. 특히 임도시공에 있어서는 가장 많이 상용되는 공법 중의 하나입니다. 기슭막이나 성토지 옹벽공사를 할 때 콘크리트 타설이 어려운 지역은 개비온돌망태 시공을 할 수밖에 없습니다. 개비온돌망태는 크게 3가지 구성품으로 이루어져 있습니다. 육면체의 철망태와 내부의 채움돌, 그리고 잡철물로 구성됩니다. 개비온돌망태는 강철선으로 만들어진 육면체 내부에 돌을 채워 만든 것입니다.

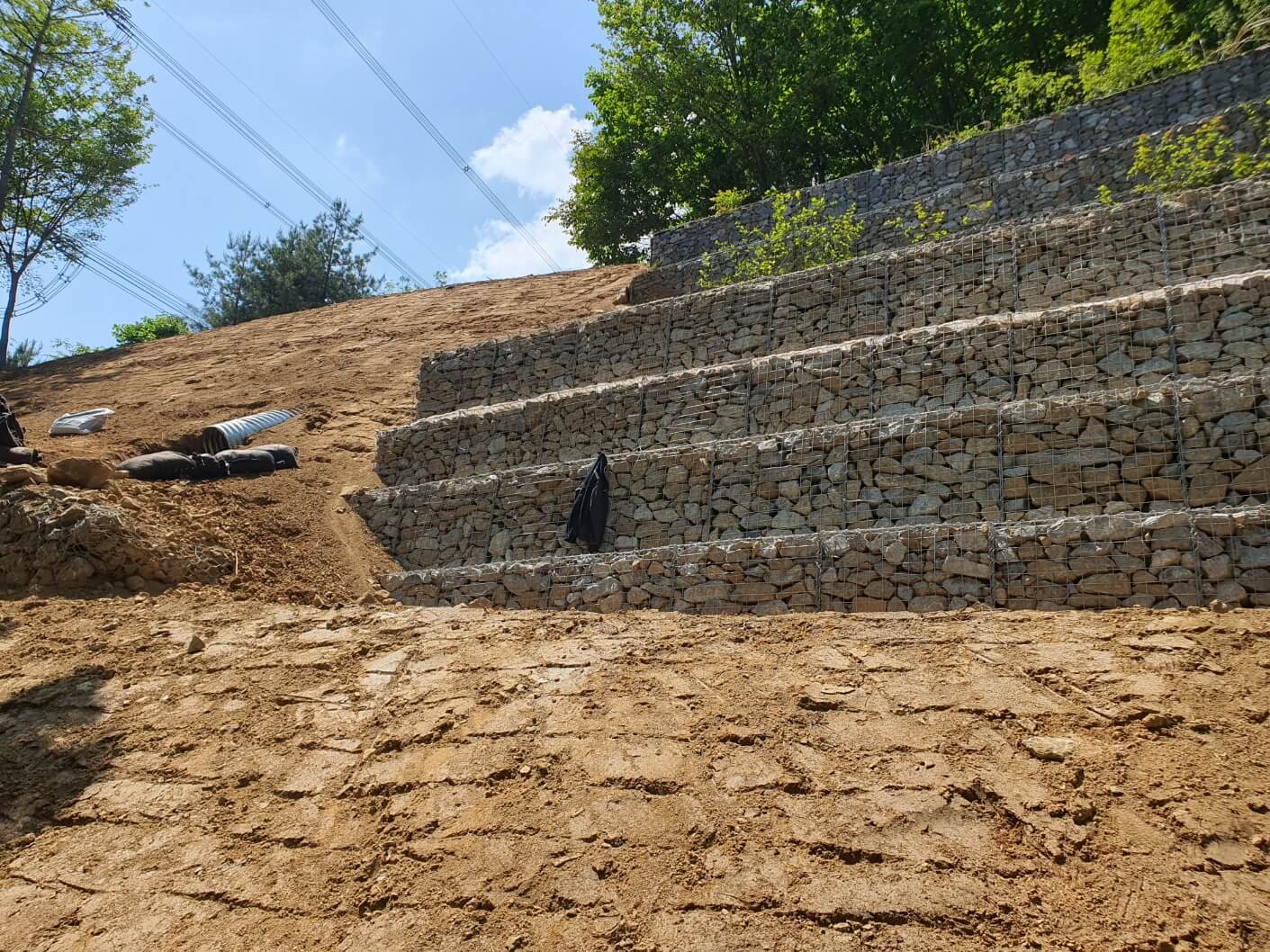

개비온돌망태 4단

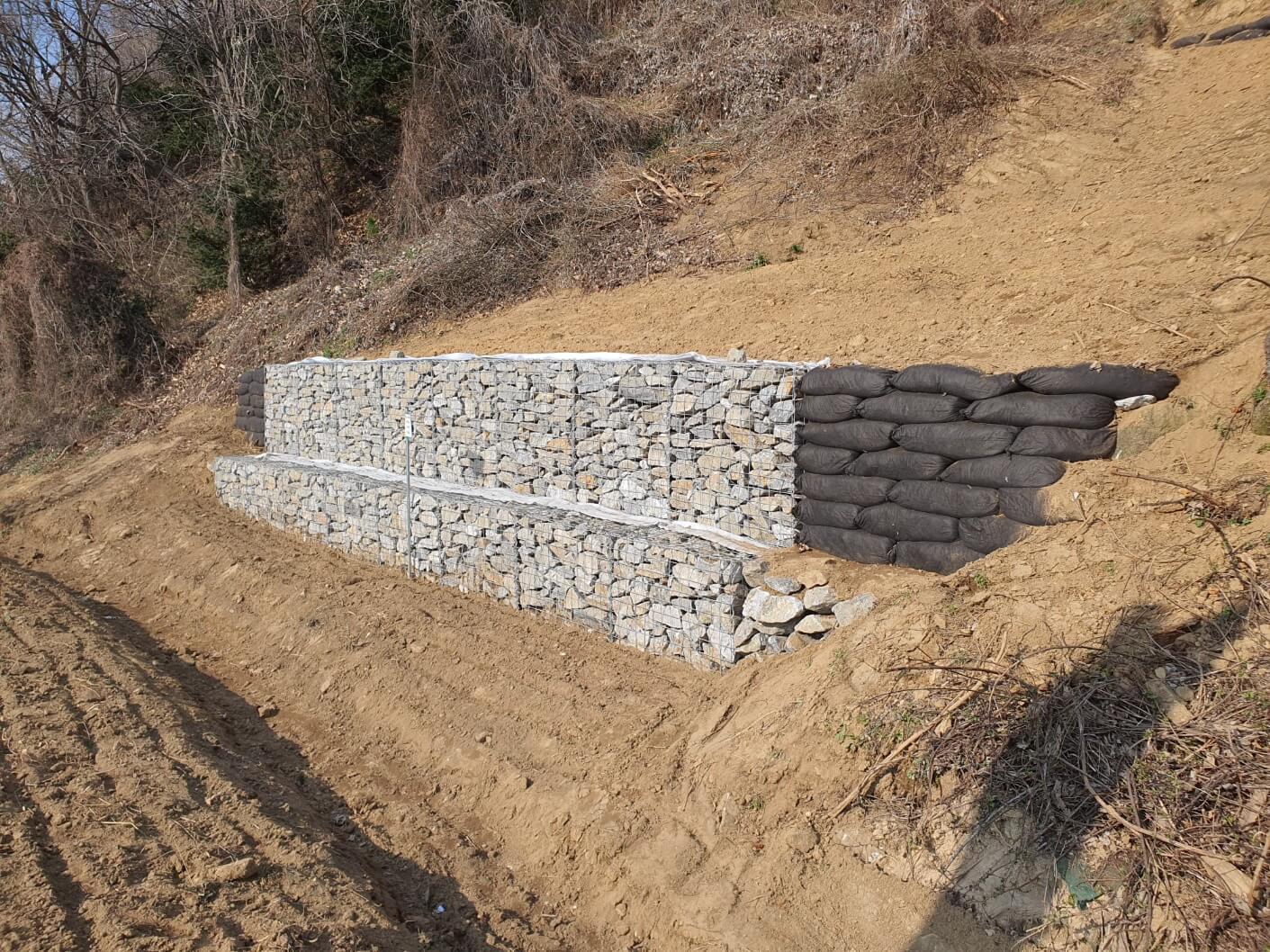

개비온돌망태 2단

개비온돌망태 시공방법-지반 다지기

개비온돌망태 시공은 임도나 산사태지역의 산기슭의 토사가 유출되지않고 사사태를 예방하기 위하여 시공하는 구조물 공법입니다. 시공은 기초 바닥을 잘 정지한다음 시공하여야 합니다. 통상 원지반에 시공하는 것이 바람직하나 그렇기 않을 경우는 콘크리트로 버림 타설을 한 후에 시공하는 것이 좋습니다. 개비온돌망태는 원지반 다지기를 한 후에 시공하여야 부동침하를 막을 수 있습니다.

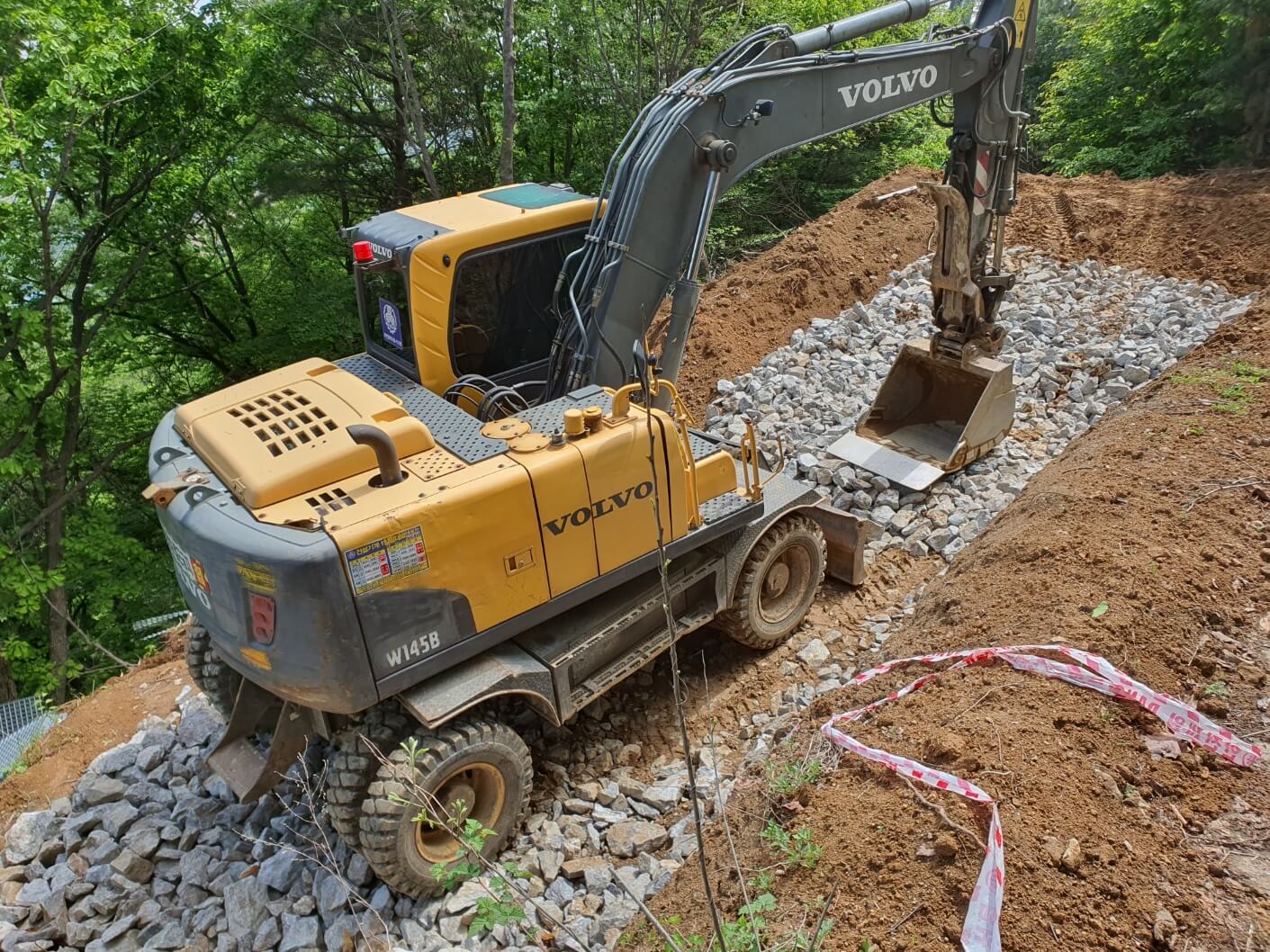

개비온돌망태 지반다지기

개비온돌망태 조립 및 설치

개비온돌망태 너비와 놑이 등을 결정하여야 합니다. 개비온돌망태는 가로 세로 높이 1m를 기준으로 하여 시공하면 됩니다. 높이가 1단 높아질 때마다 1m씩 높아지게 되며 이때 바닥의 너비는 높이의 1/2인 50cm씩 넓어져야 합니다. 그리고 개비온돌망태는 1/3m마다 서로 조임철선으로 가로 세로 조여서 형상을 유지토록 하여야 합니다.

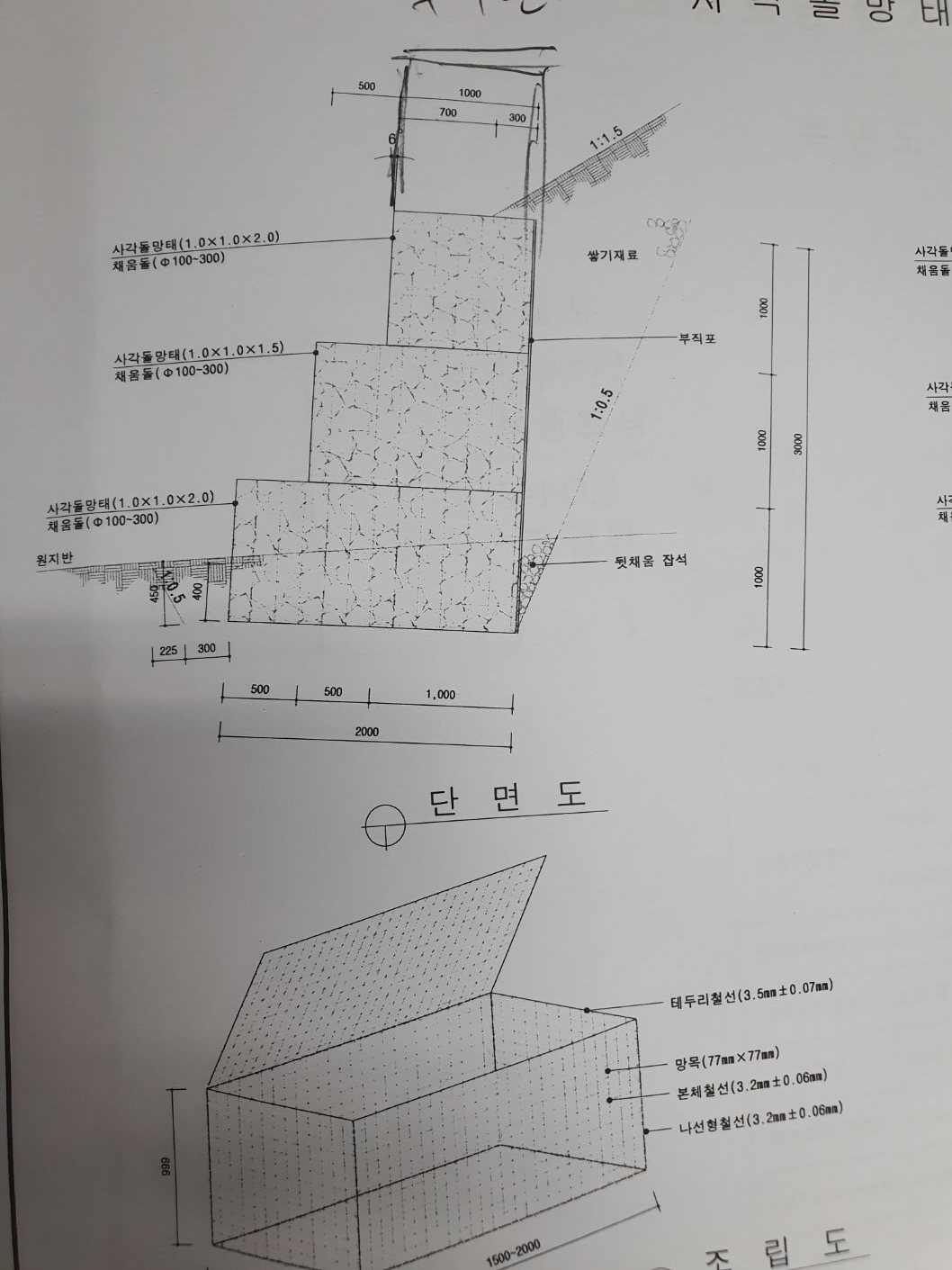

개비온돌망태 도면

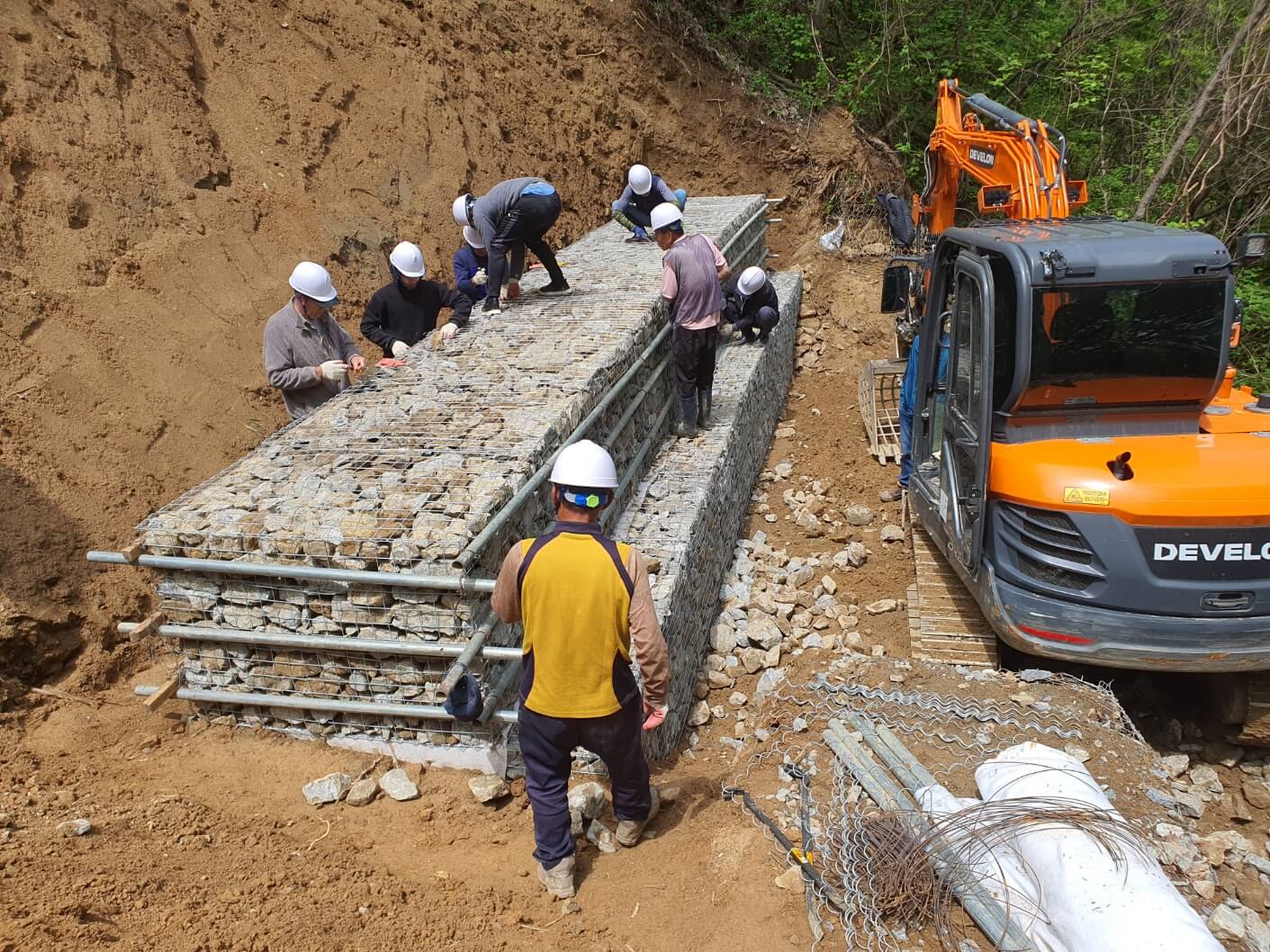

개비온돌망태 내부돌채우기
