관리기 사용법 - 로타리 탈부착

관리기 사용법 - 로타리 탈부작 개요

관리기 사용법 중 로타리 탈부착 방법에 대하여 설명드리겠습니다. 아세아 관리기는 종류가 3~4가지가 있습니다. 아세아 AMC800, 880, 900, 1000 이런 종류가 있는데 종류의 명칭은 다소 다르지만 실제 운영되는 방식과 작업기계들은 동일한 종류를 사용하고 있습니다. 저는 아세아 AMC 900SM을 사용하고 있는데 다른종류들과 큰 차이는 없습니다.

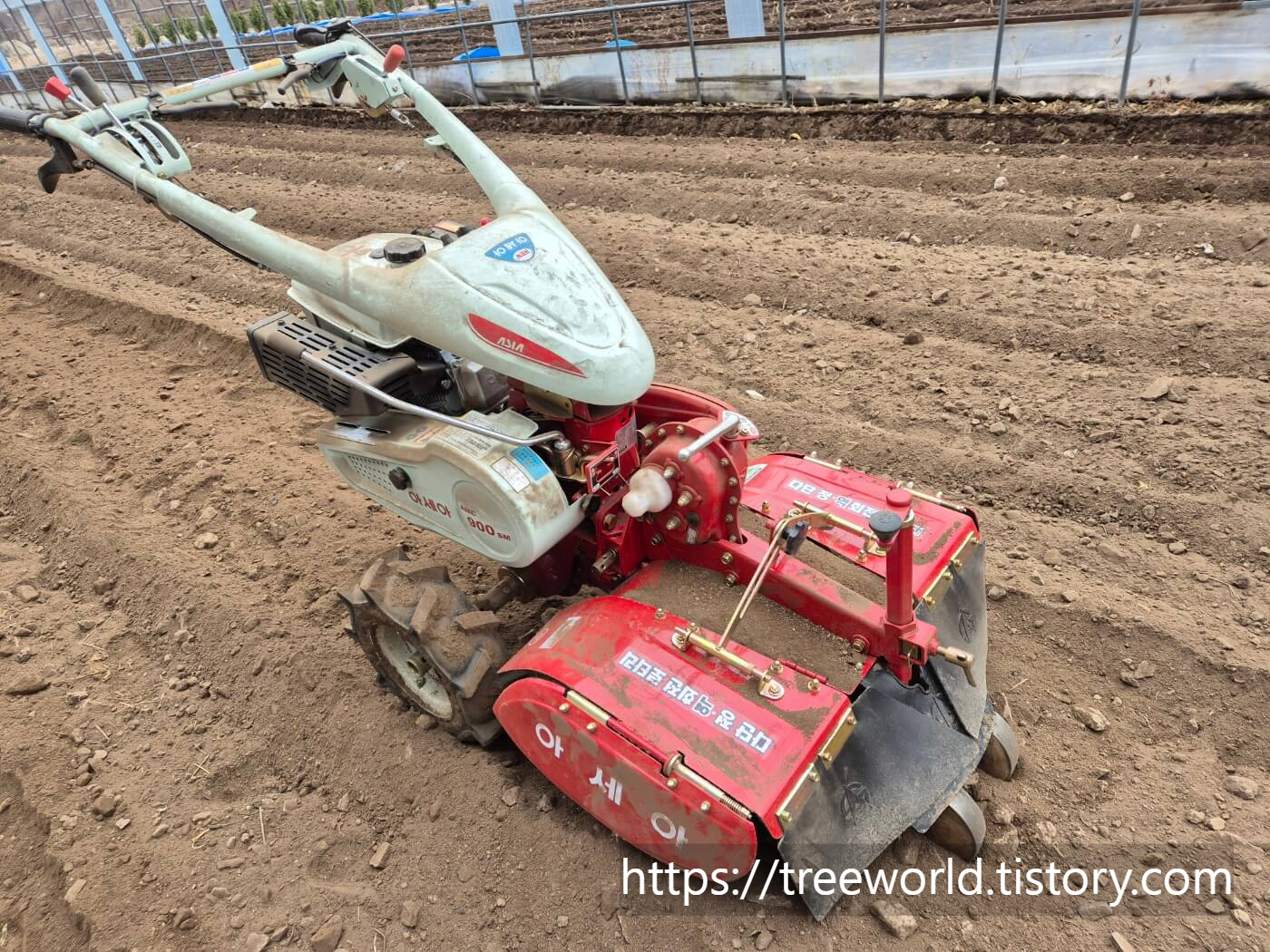

관리기로 로타리 작업중

그리고 관리기는 대부분 별다른 공구 없이 손으로 조립을 하고 꼭 힐요한 6각 렌치 2종류와 드라이버인데 이것은 최초 구매 시 지급됩니다.

관리기 사용법 - 로타리 부착방법

관리기에 로타리 부착방법은 어렵지 않습니다. 로타리 부착 순서는 다음과 같습니다. ①기존의 쟁기나 다른 작업기계를 제거해야 합니다.

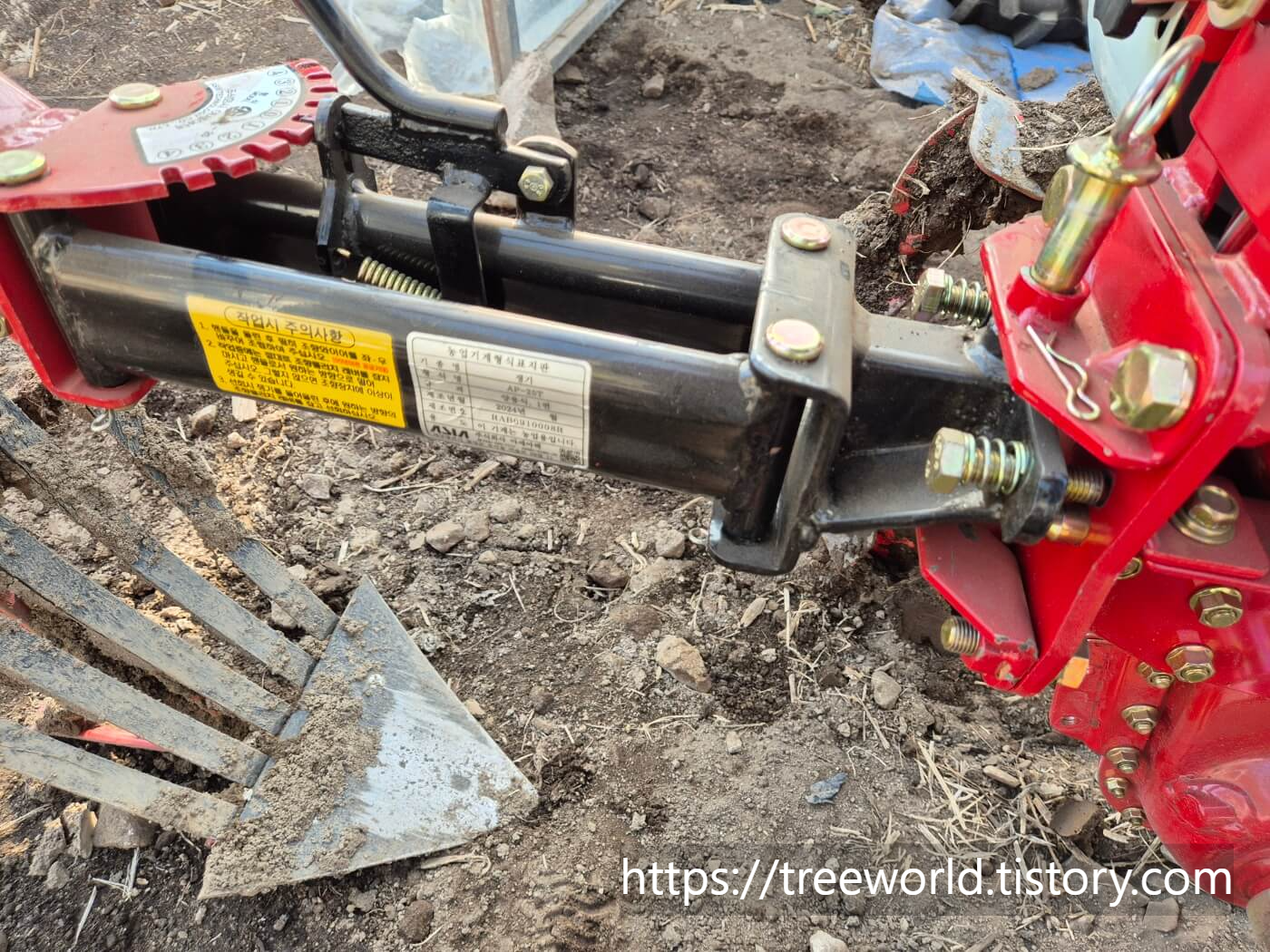

쟁기제거

쟁기는 연결핀을 제거하면 되는데 무게가 상당하므로 주의를 해야 합니다. 그리고 관리기 앞쪽에 있는 무게 추는 로타리에는 필요 없으므로 제거하면 됩니다.

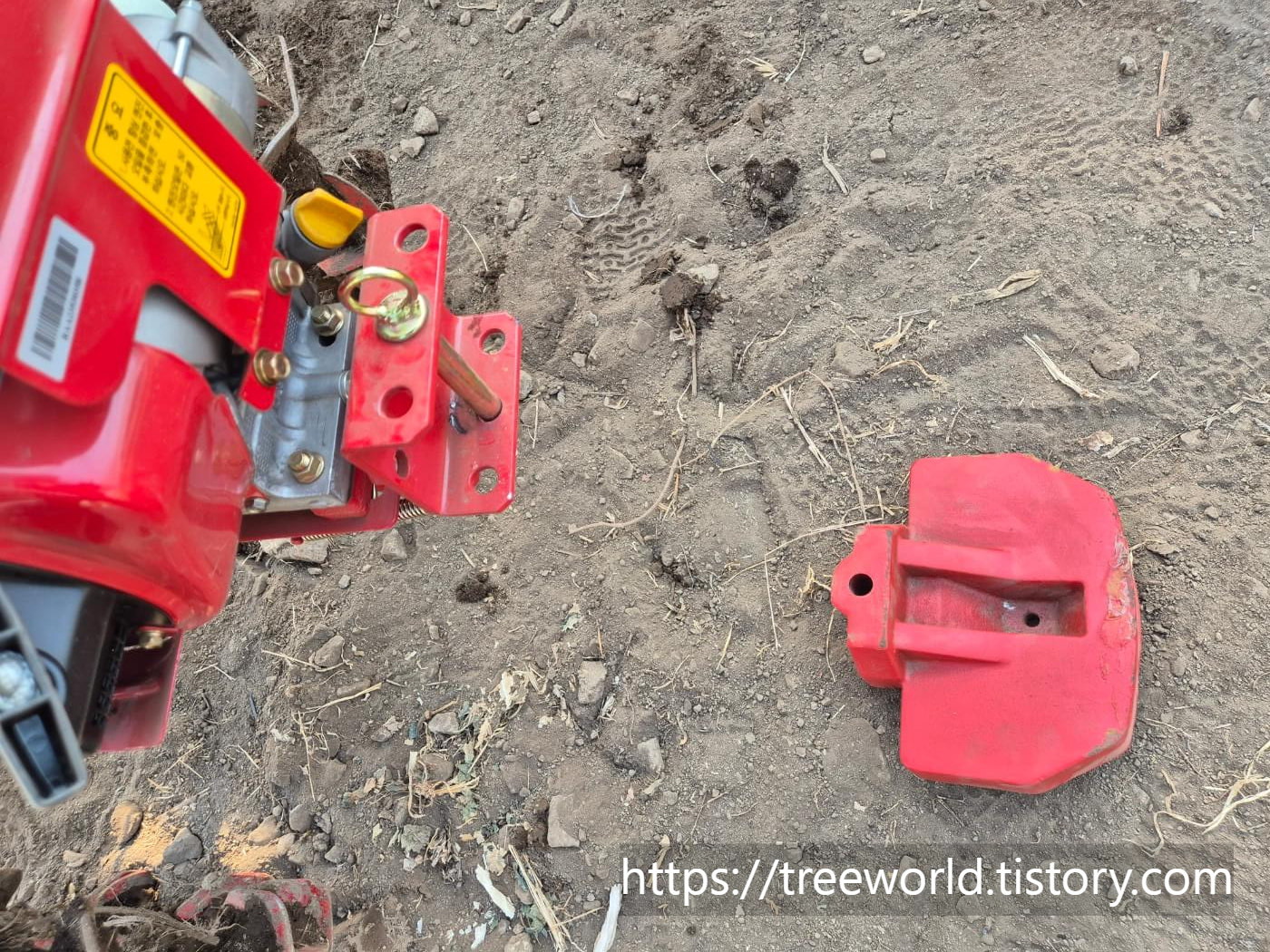

쟁기용 무게추 제거

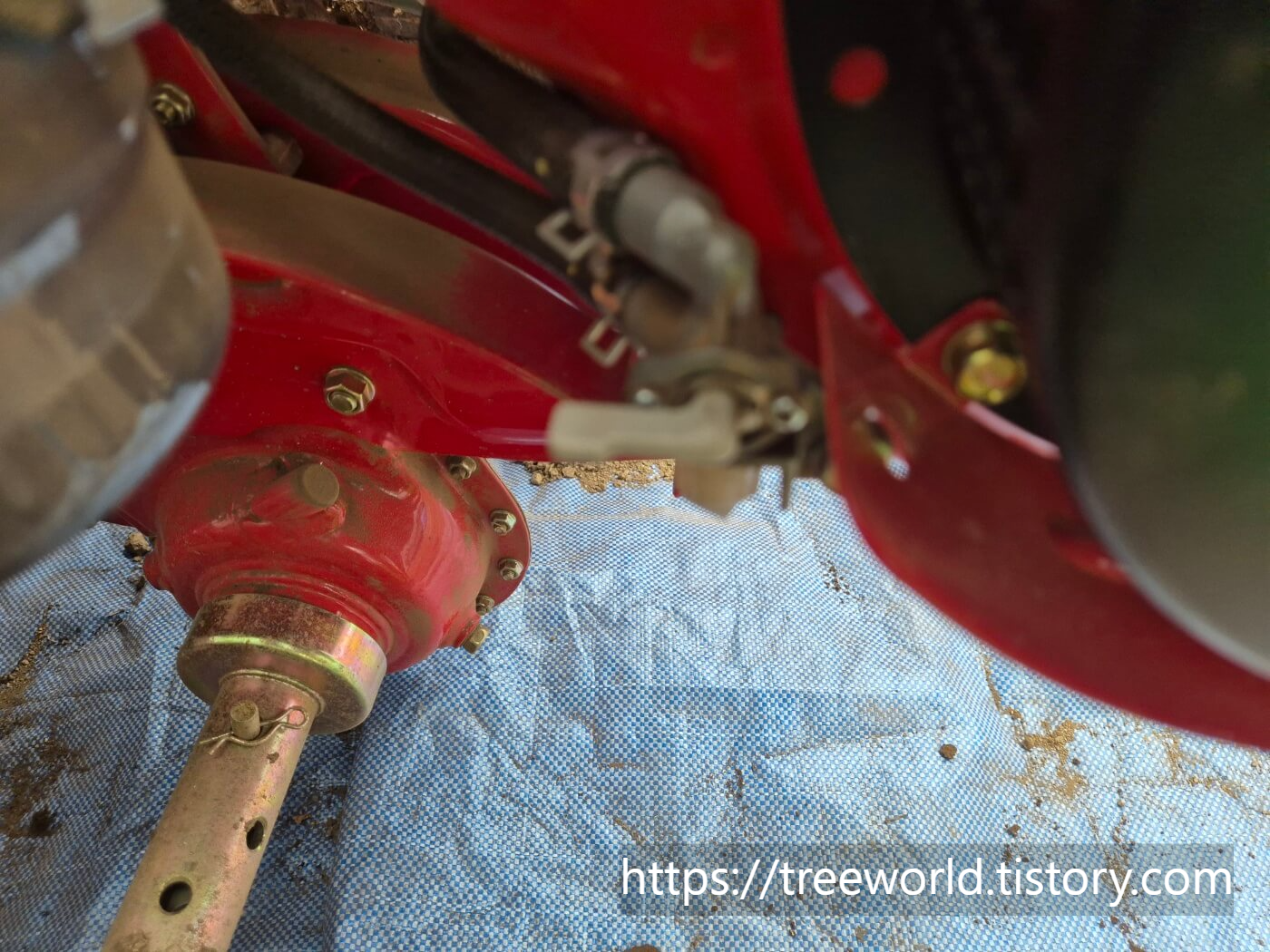

 ②로타리용 고무바퀴로 교체해야 합니다. 쟁기는 철바퀴 큰 것이 장착되지만 로타리는 고무바퀴가 설치되어야 합니다. 관리기의 핸들을 90도로 돌려서 핸들방향으로 관리기를 기울여서 눕힌다음 공구 없이 바퀴의 핀만 손으로 당겨서 빼면 바퀴는 쉽게 빠집니다. 그리고 타이어 바람 넣는 곳이 바깥으로 가도록 넣되 로타리 크기보다 바퀴가 조금안쪽으로 들어가게 합니다.

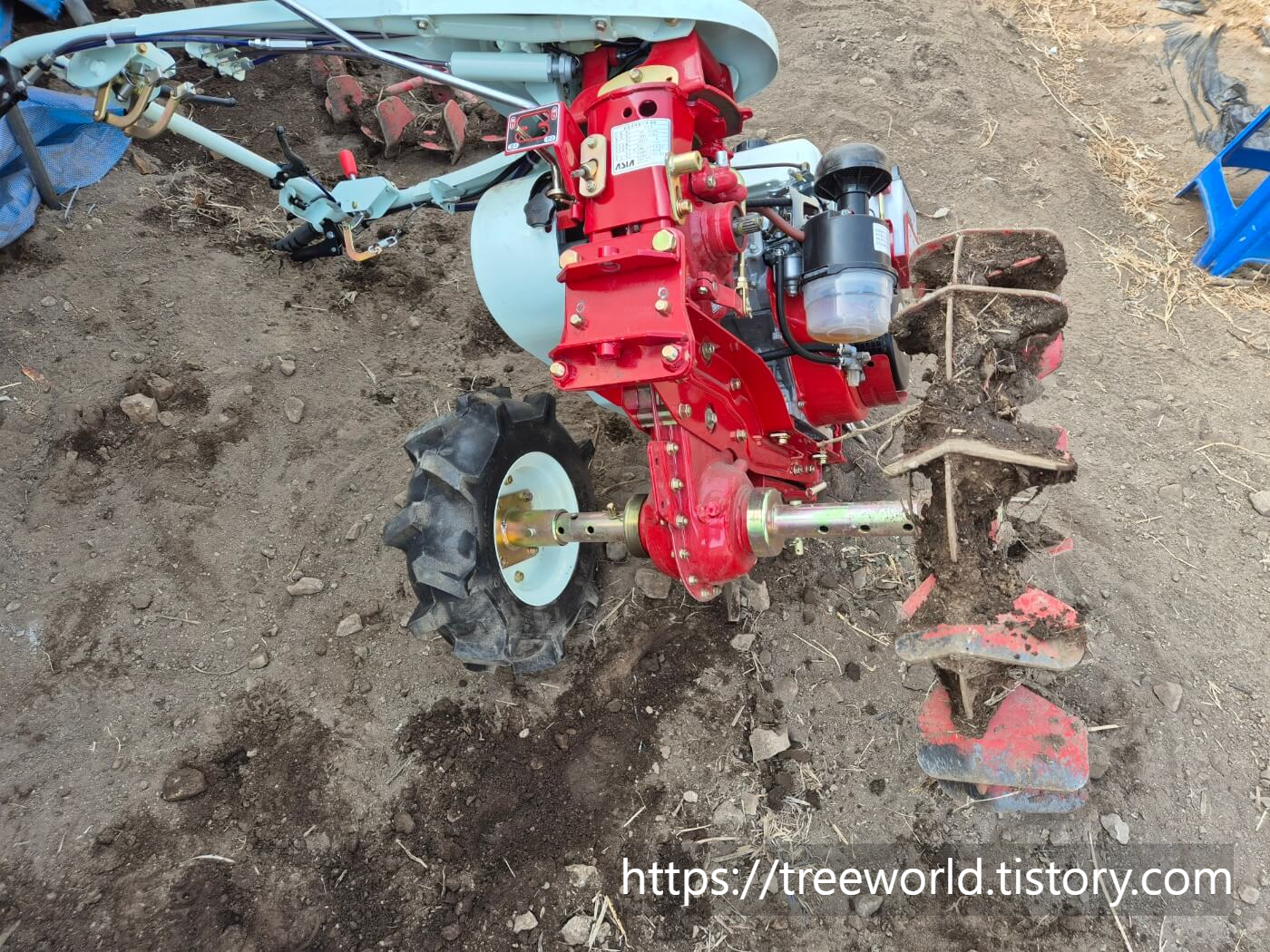

로타리용 고무바퀴로 교체

③로타리 부착은 연결고리 부분의 연결핀 체결과 하부의 연결판을 겹치게 넣고 나사를 조여야 합니다. 로타리는 관리기의 뒤쪽에 설치하여 실제운행은 역방향으로 하므로 관리기의 앞쪽으로 가게 됩니다.

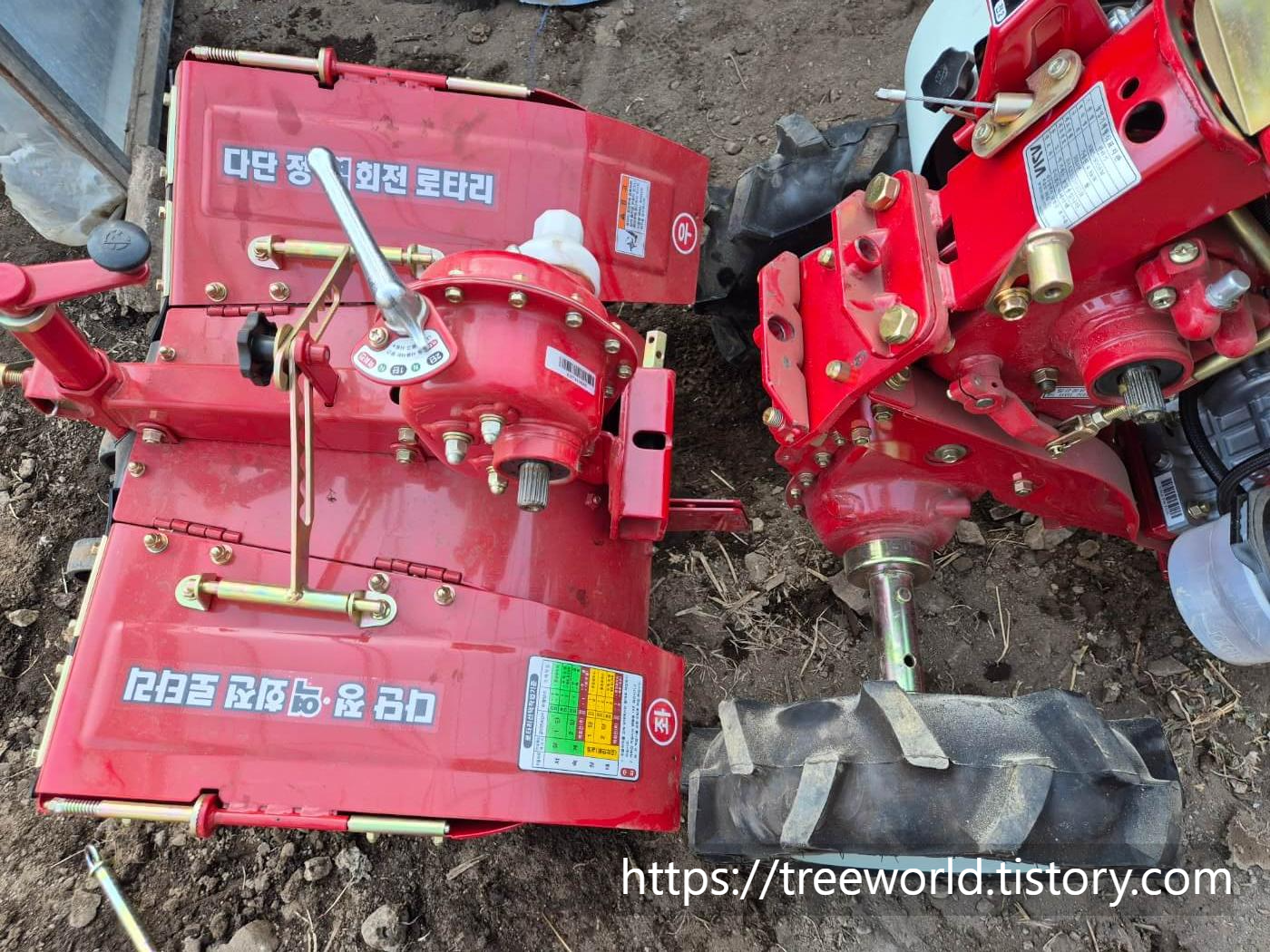

로타리 상하부 연결

그러므로 고정은 상부핀과 하부 연결판으로 2중으로 되어있습니다. 작업 시에는 핸들을 180도 돌려서 기어는 후진으로 해서 작업을 하게 됩니다.

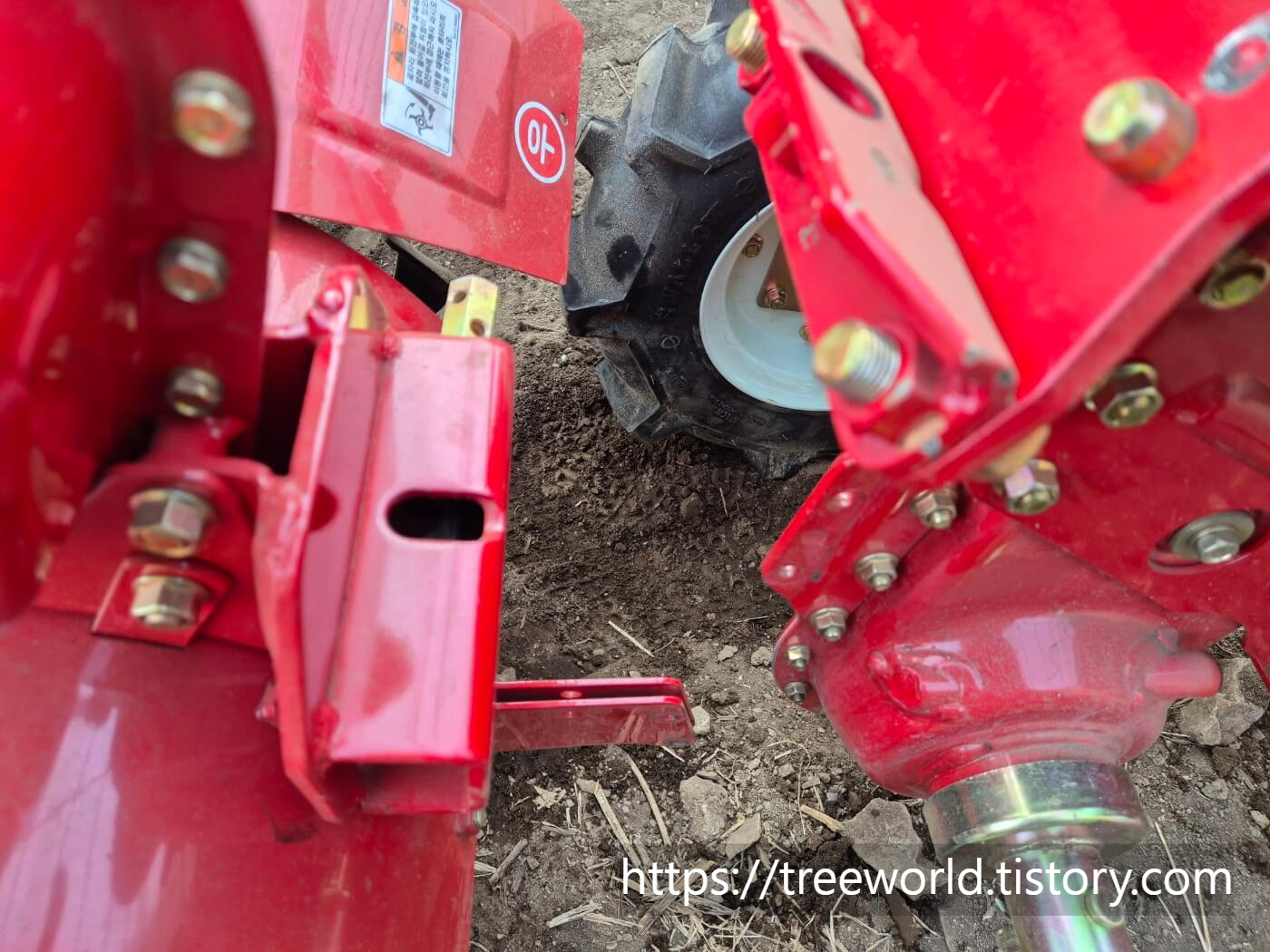

상부 연결핀과 하부 연결판

④관리기 엔진의 동력을 로타리에 연결합니다. 로타리는 관리기 엔진의 동력으로 회전날이 돌아가면서 밭의 흙을 가늘게 세절합니다. 동력 연결판은 쟁기에는 사용하지 않고 로타리, 배토기, 휴립기 등에 사용됩니다.

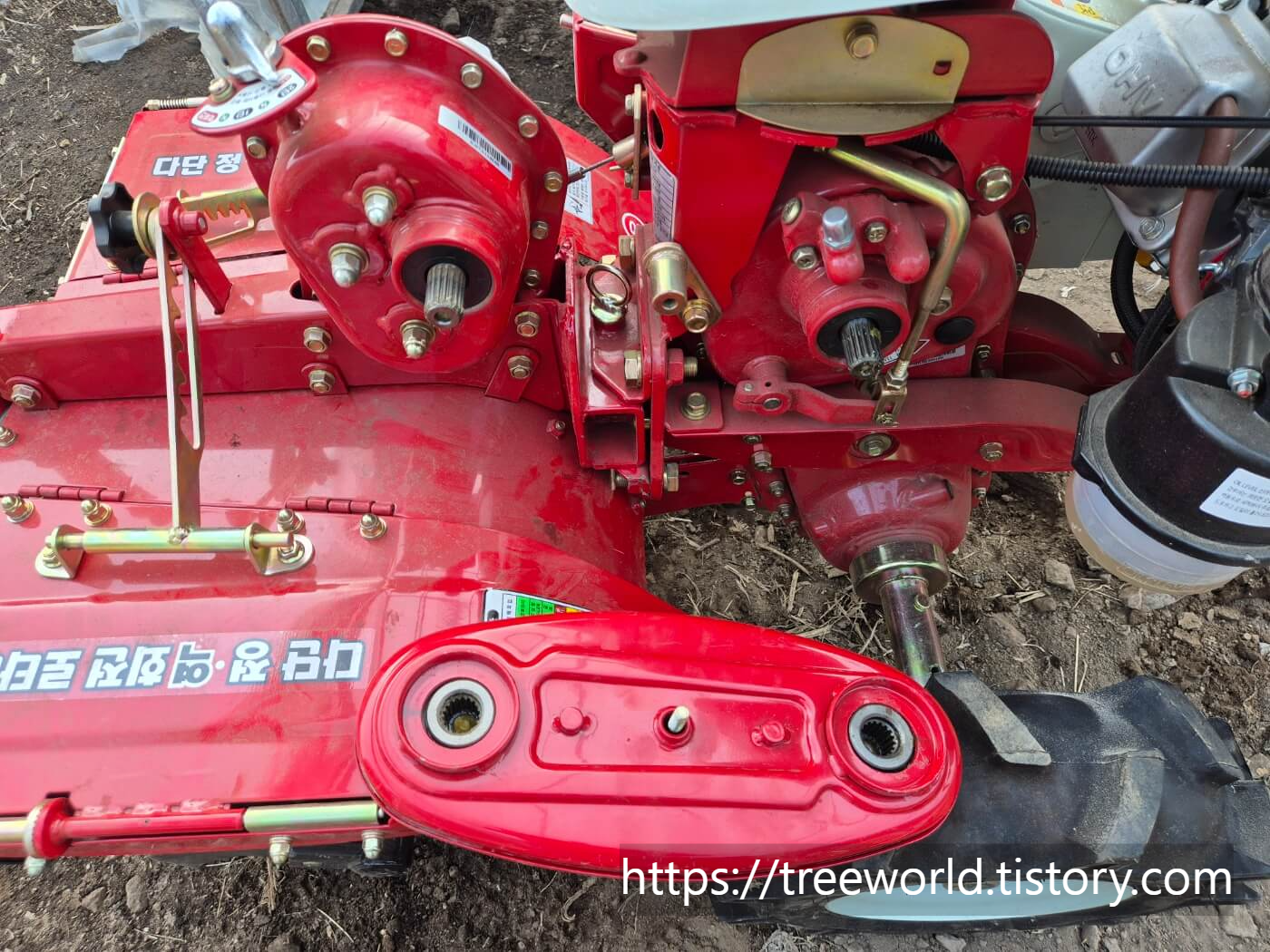

관리기와 로타리 동력 연결판

동력판 연결은 쉽지가 않습니다. 굉장히 타이트하게 되어 있어 연결판과 양쪽 기어가 딱 물리게 하기 어려우므로 최소한의 물림만 하고 조림나사를 돌려 밀착시켜야 합니다.

조림나사를 이용하여 밀찰시킴

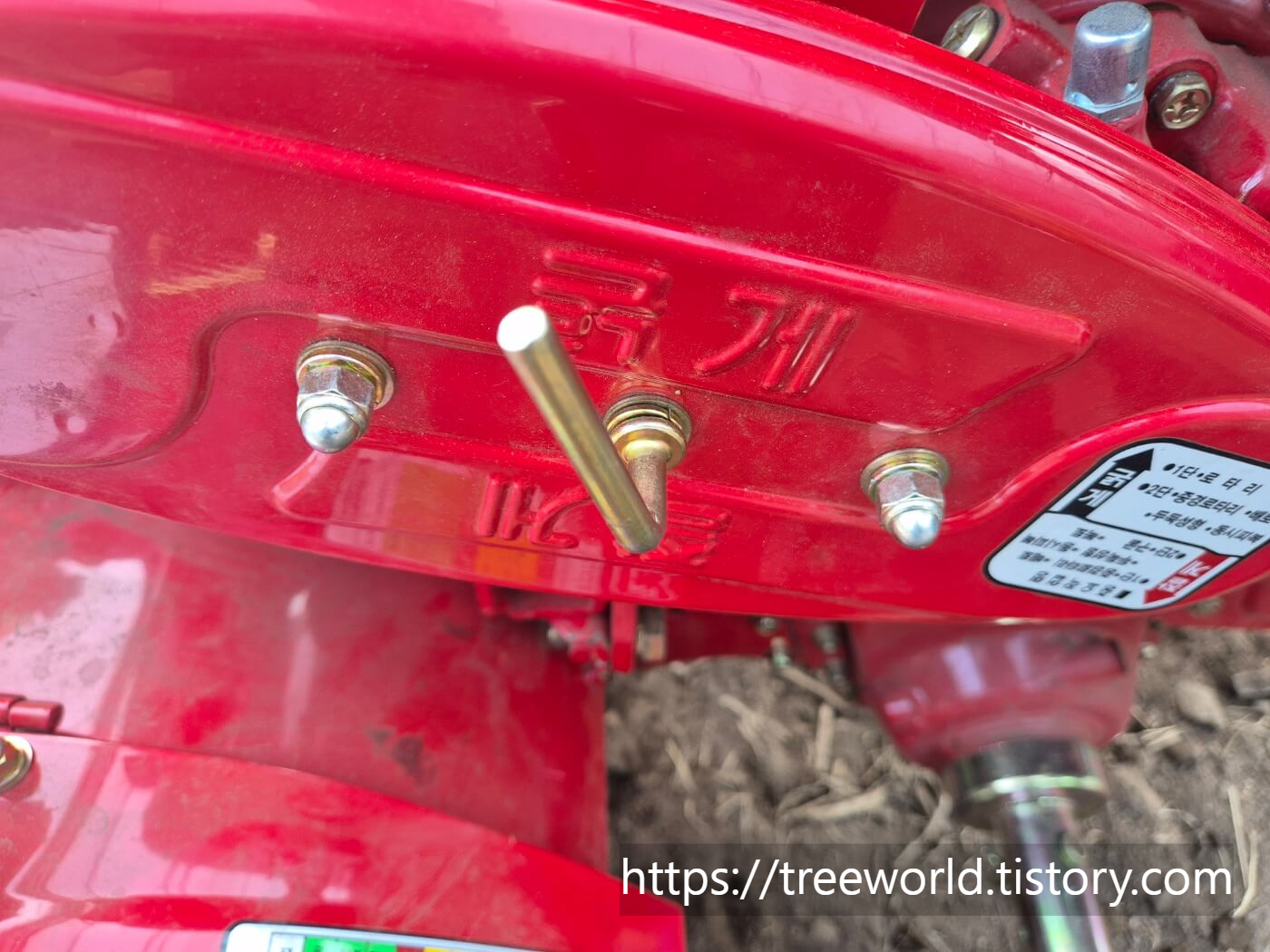

이때 바깥 쪽에 잘게, 굴게라는 글씨가 있습니다. 이것은 흙을 세절할때 크기를 말하는 것으로 통상 굵게 가 위쪽을 향하도록 사용하면 됩니다.

로타리 동력 연결장치

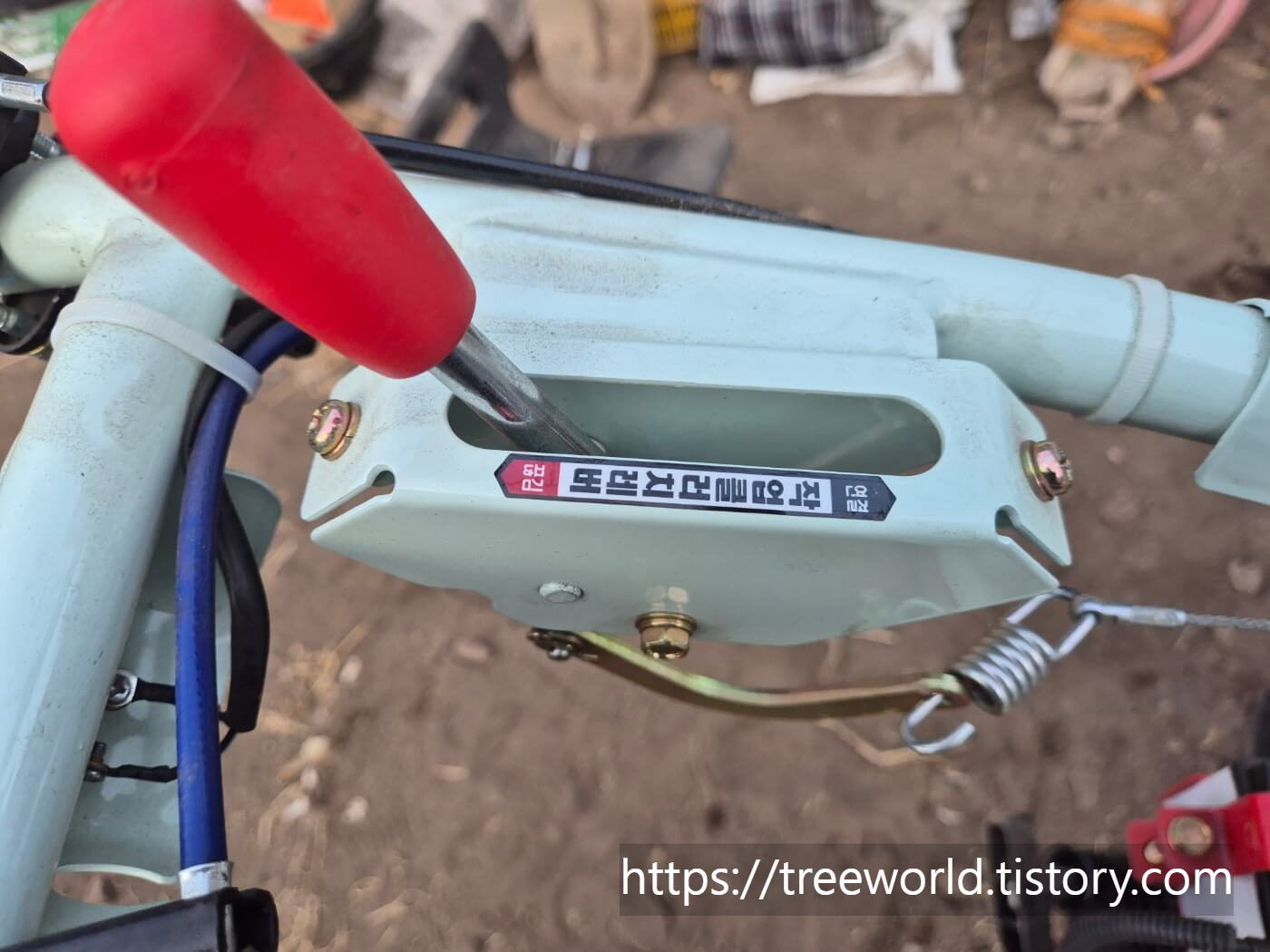

⑤로타리 동력 전 달창 치는 핸들의 왼쪽에 있습니다. 연결은 와이어 줄을 보면 로타리의 상부의 동력 연결판 반대쪽에 있습니다. 움직이는 고리 이므로 당겨서 와이어 줄을 연결만 하면 됩니다.

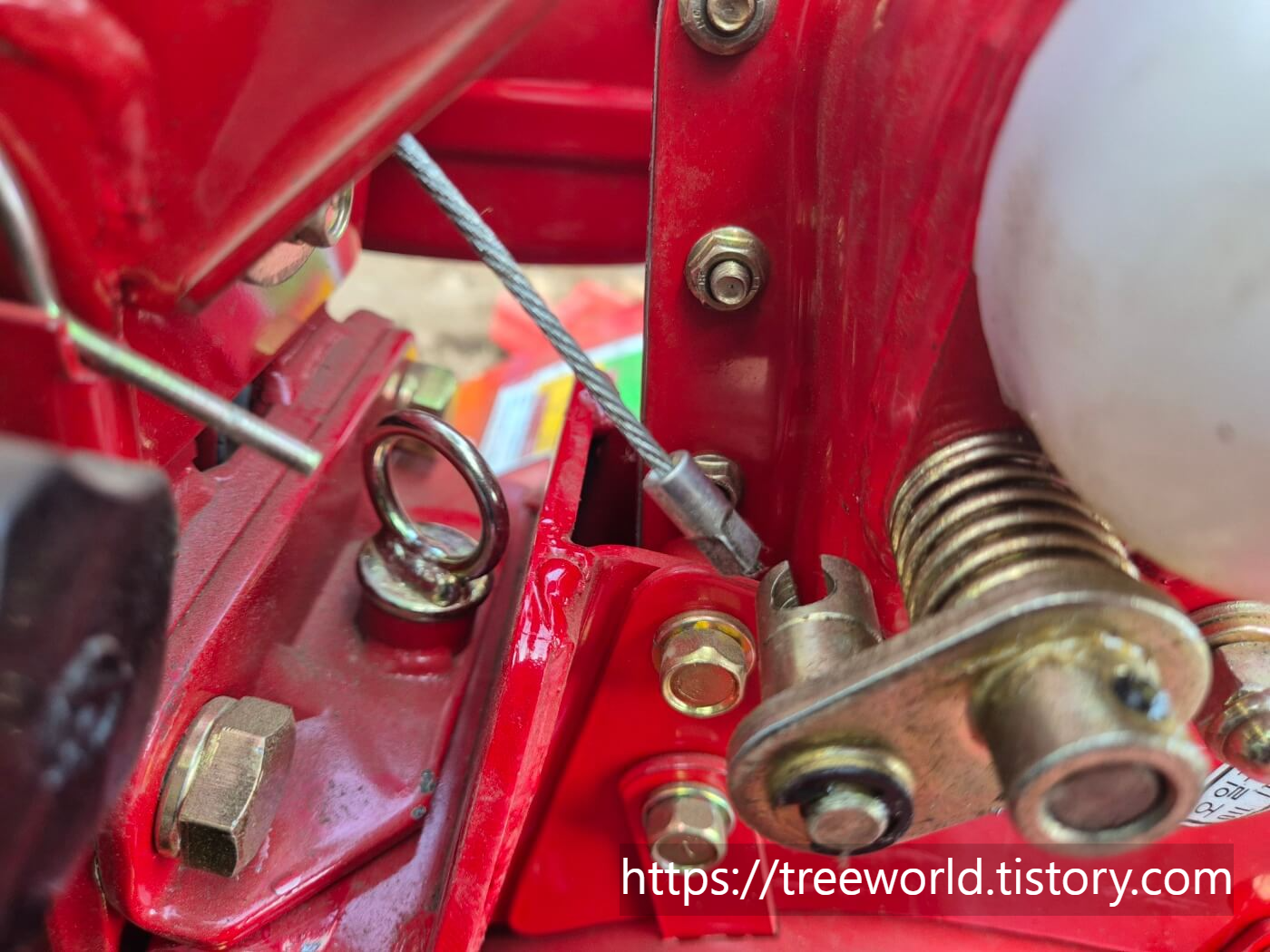

로타리 동력 개폐 장치 연결

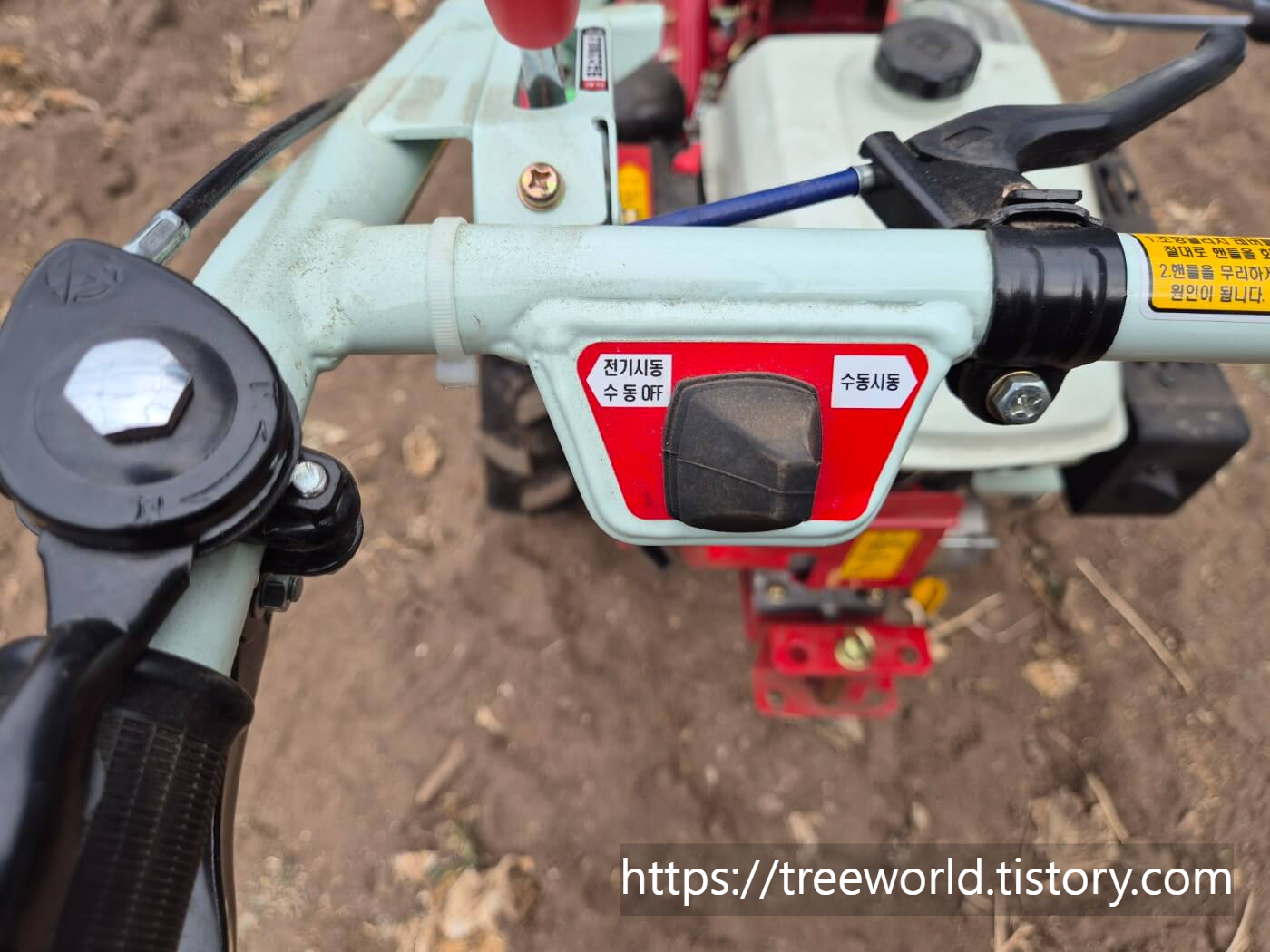

⑥시동작업은 수동시동 위치로 스위치로 놓고 리코일 스타트를 당기면 됩니다. 전기시동 때은 전기충전액을 채운뒤에 전기시동 위치에 스위치를 두고 핸들의 앞쪽의 전기시동키를 돌리면 됩니다.

수동시동 리코일스타트 위쪽에 보면 공기 쵸크 개폐기가 있습니다. 시동 때는 당겨서 공기를 차단하고 시동 걸고 시동 건 뒤에는 다시 밀어서 공기를 열어주면 됩니다.

공기 개폐기

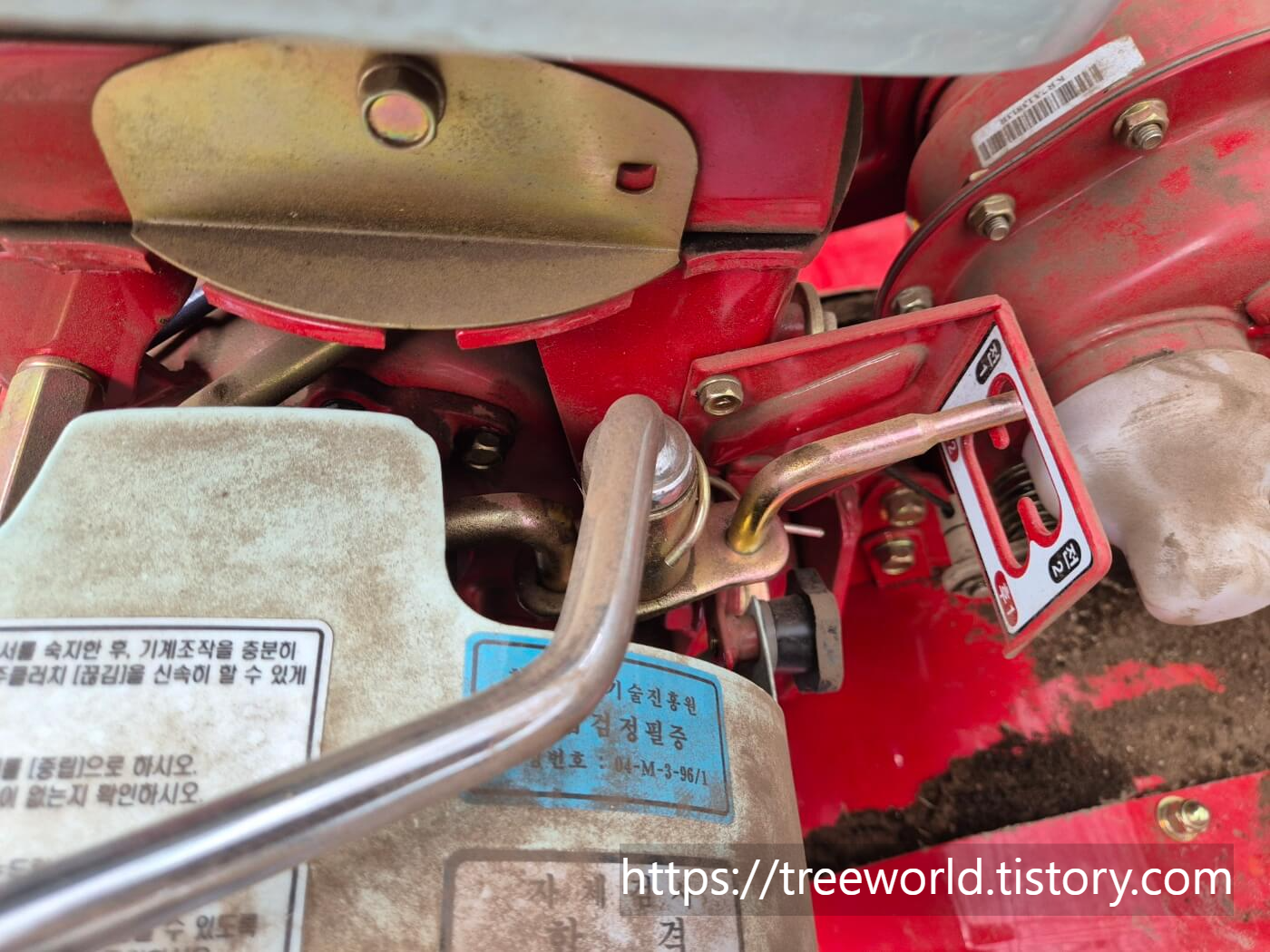

⑦로타리 기어 위치 변경은 기어를 위쪽으로 당기면 방향을 180도 변경가능하며 뒤쪽에도 똑같은 글씨가 있습니다.

⑧로터리 사용 시는 로타리기어는 1단으로 놓고 작업하면 됩니다. 기어가 잘 안움직이면 시동전에 바퀴를 손으로 돌리거나 좀힘을 가하면 이동됩니다. 그리고 로타리 앞쪽의 손잡이를 돌리면 로타리 치는 깊이를 조절가능합니다. 먼저 핸들 밑의 조절기를 풀고 바퀴 지지기둥으로 큰 높이는 조절하고 세부조정은 손잡이를 돌려서 조절가능합니다.

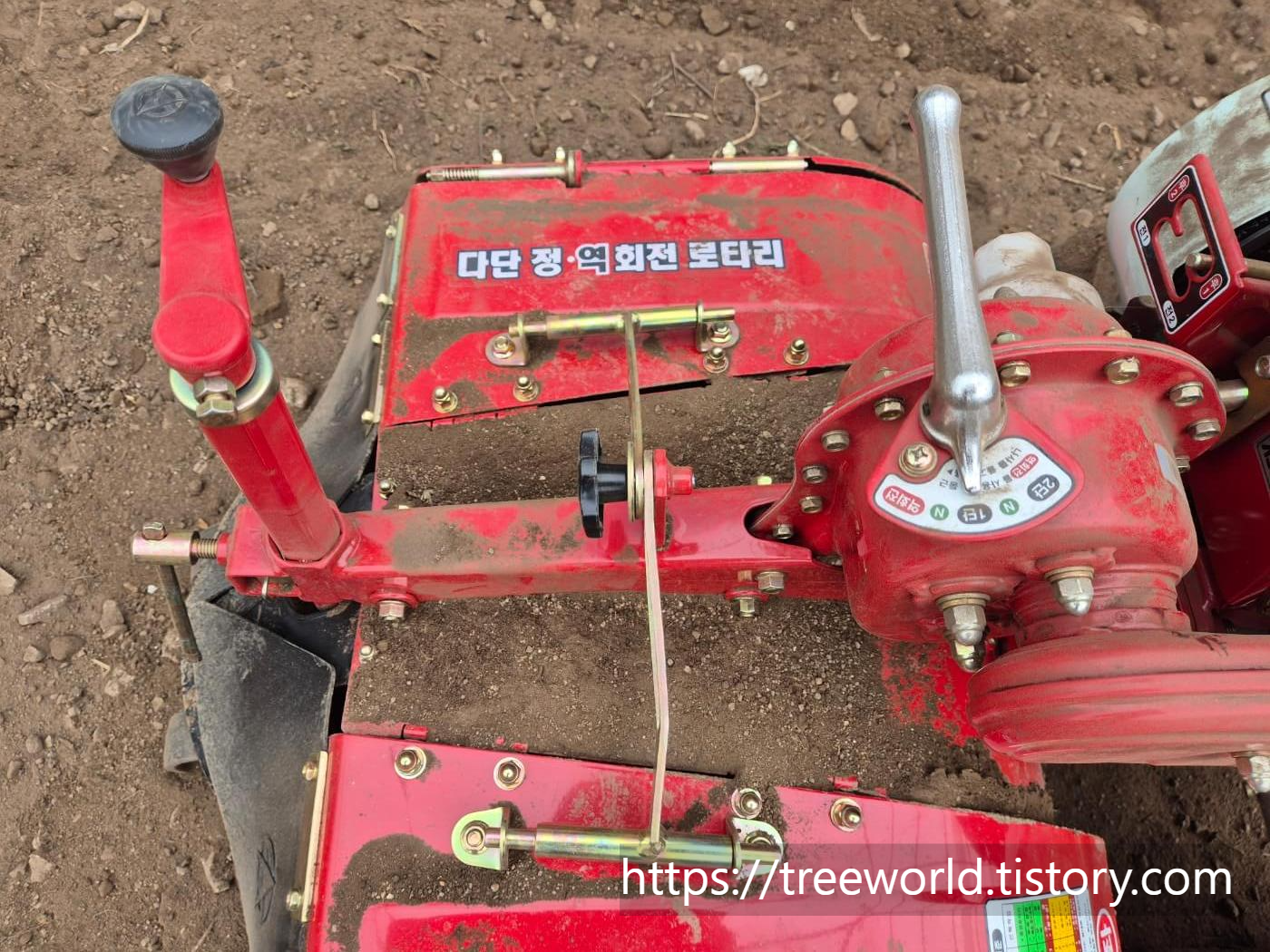

로타리 기어

⑨로타리 날을 변경할 때는 로타리 날 안쪽의 핀만 제거하면 날이 빠지고 날에는 좌우 표시가 있으므로 관리기와 일치 시키면 됩니다. 로타리 날을 교체하거나 다른 작업을 위해서 날을 바꿀 때는 관리기를 앞쪽으로 기울여 놓고 작업을 하면 쉽습니다.

로타리 날교체용 핀

모든 교체작업이 완료되면 핸들을 로타리의 뒤쪽으로 옮기고 기어는 후진 1단으로 맞추고 시동을 걸고 왼쪽의 로타리 동력전달창치를 연결로 놓은 다음 관리기 동력전달장치를 앞쪽으로 밀어서 연결하면 관리기가 앞을 전진하면서 로타리도 돌아가게 됩니다. 관리기에 로타리작업 시에는 관리기는 후진 1단 저속기어를 사용하고 로타리는 1단 기어를  사용하면 됩니다.
